Wytrzymałość odwodnień liniowych w odniesieniu do klasy EN 1433
Aby sprostać wyzwaniom związanym z prawidłowym odprowadzaniem wód powierzchniowych, konieczne jest zrozumienie klasyfikacji wytrzymałości odwodnień liniowych. Te wytrzymałości są ściśle zdefiniowane przez normę EN 1433, która klasyfikuje odwodnienia według obciążeń, jakie mogą bezpiecznie przenieść. W konsekwencji norma ta stanowi kluczowy punkt odniesienia dla wszystkich projektantów i wykonawców.
Klasy obciążeń i ich zastosowanie

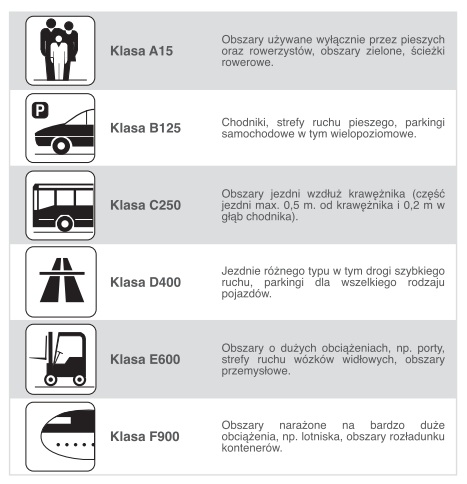

Norma EN 1433 dzieli odwodnienia na sześć głównych klas, od A 15 do F 900. Tym samym, każda klasa odpowiada określonemu zakresowi obciążeń. Po pierwsze, klasa A 15 jest przeznaczona dla obszarów o ruchu pieszym, podczas gdy klasa D 400 to standard dla dróg publicznych. W rezultacie, wybór odpowiedniej klasy zależy od miejsca montażu i rodzaju ruchu, jaki będzie występował na danym obszarze.
| Klasa | Obciążenie (kN) | Obszar zastosowania |
| A 15 | 15 | Obszary piesze, ścieżki rowerowe, tereny zielone. |
| B 125 | 125 | Chodniki, parkingi dla samochodów osobowych. |
| C 250 | 250 | Parkingi, pobocza dróg. |
| D 400 | 400 | Drogi publiczne, parkingi dla ciężarówek. |
| E 600 | 600 | Obszary przemysłowe, rampy załadowcze, place manewrowe. |
| F 900 | 900 | Lotniska, porty, tereny podlegające ekstremalnym obciążeniom. |
Eksportuj do Arkuszy
Ponadto, warto podkreślić, że niewłaściwy dobór klasy może prowadzić do uszkodzeń. Dlatego też, na podjeździe do domu, gdzie wystarczy klasa A 15, zastosowanie klasy D 400 będzie nieuzasadnionym kosztem, natomiast na drodze publicznej odwodnienie A 15 ulegnie natychmiastowemu zniszczeniu.
Materiały a wytrzymałość
Wytrzymałość odwodnień nie zależy wyłącznie od klasy obciążenia, lecz także od materiału, z którego są wykonane ruszty. Przykładowo, pokrywy z tworzyw sztucznych (PCV) i stali ocynkowanej są lekkie i ekonomiczne i eststyczne, co czyni je idealnymi dla klasy A 15. Z kolei, żeliwo jest znacznie trwalsze i znajduje zastosowanie w klasach od B 125 do F900, ponieważ łączy w sobie wysoką odporność na obciążenia z odpornością na chemikalia. Dzięki niemu kratki są w stanie wytrzymać ogromne naciski. W związku z tym, odpowiedni wybór materiału jest tak samo ważny, jak dobór klasy obciążenia. Co więcej, prawidłowy montaż jest kluczowy dla zachowania pełnej wytrzymałości odwodnienia. Niemniej jednak, nawet najlepsze materiały i najwyższe klasy obciążenia nie będą skuteczne bez solidnego wykonania, bowiem tylko poprawnie zainstalowane odwodnienie spełni swoją funkcję.
